4.  醴泉庐

4.1  户型简介

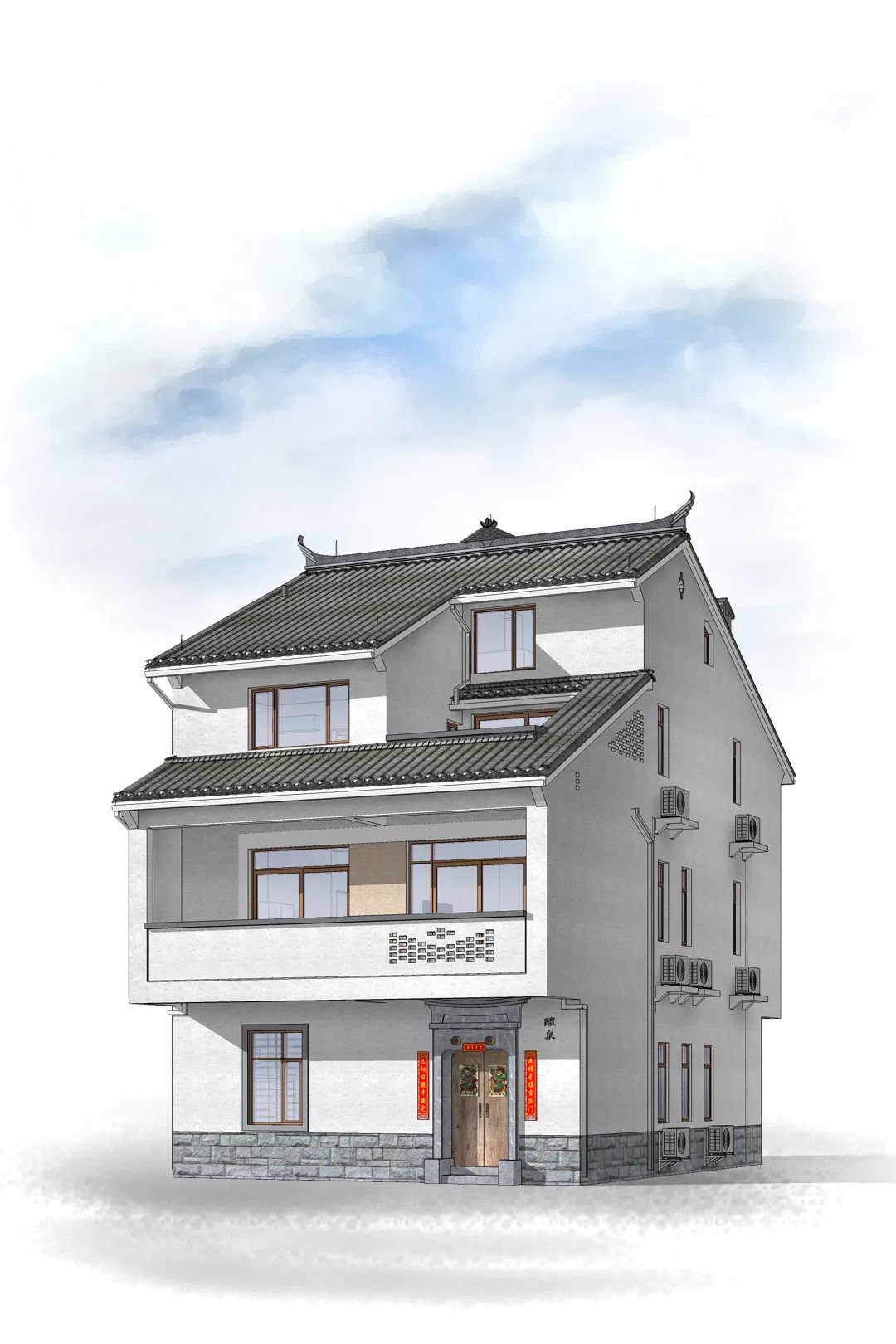

? 东南面透视图

        醴泉庐（“醴”读作“礼”，意为甜酒、美酒）基底宽  8.6 米，深 10.9 米，占地面积93.7 m²，总建筑面积  335.7  m²，局部  3  层，带阁楼，电梯可达第 3 层，主坡正面屋檐高 9.85 米（室外地坪至屋檐结构板上缘）。以3层的空间最为高敞通透，餐厨设于首层，全家合用。

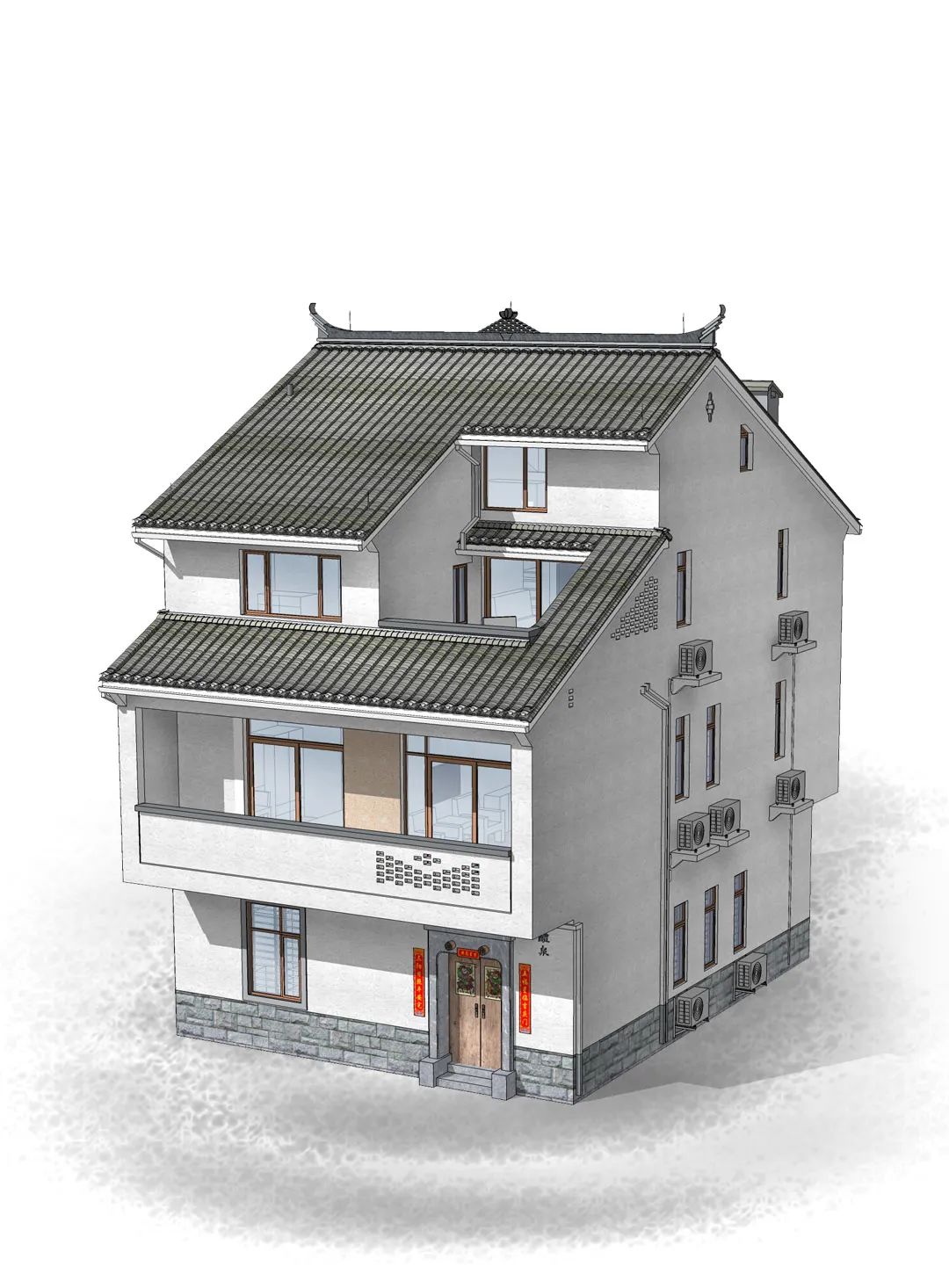

? 东南面鸟瞰图

       醴泉庐、开明居、丰邑宅等三个户型虽平面格局不同，但具有相似的外形—都通过 S 形的错层坡屋顶，为阁楼创造南向采光，造型简洁大气，各种视角均有不错的观瞻。若无需露台或对保温防水工艺有所顾虑，可不留孔洞，将露台周边的坡顶连通（建设指南之 3.2 所示），改为储藏间。醴泉庐采用近似硬山的短悬山屋面，可作为与邻居贴建时的屋顶参考示范；若不贴建则可采用丰邑宅的大出挑悬山屋面。

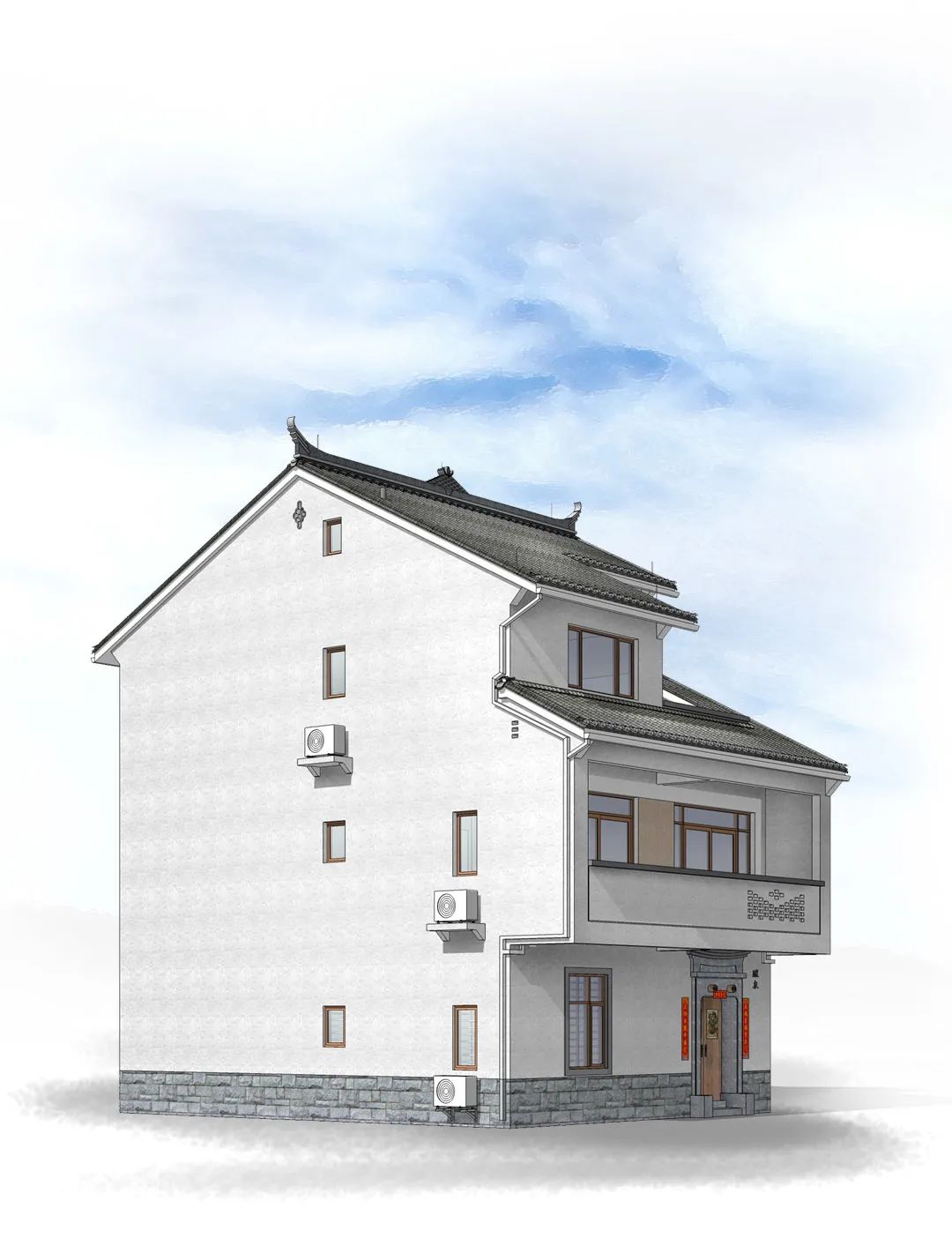

? 东北面透视图

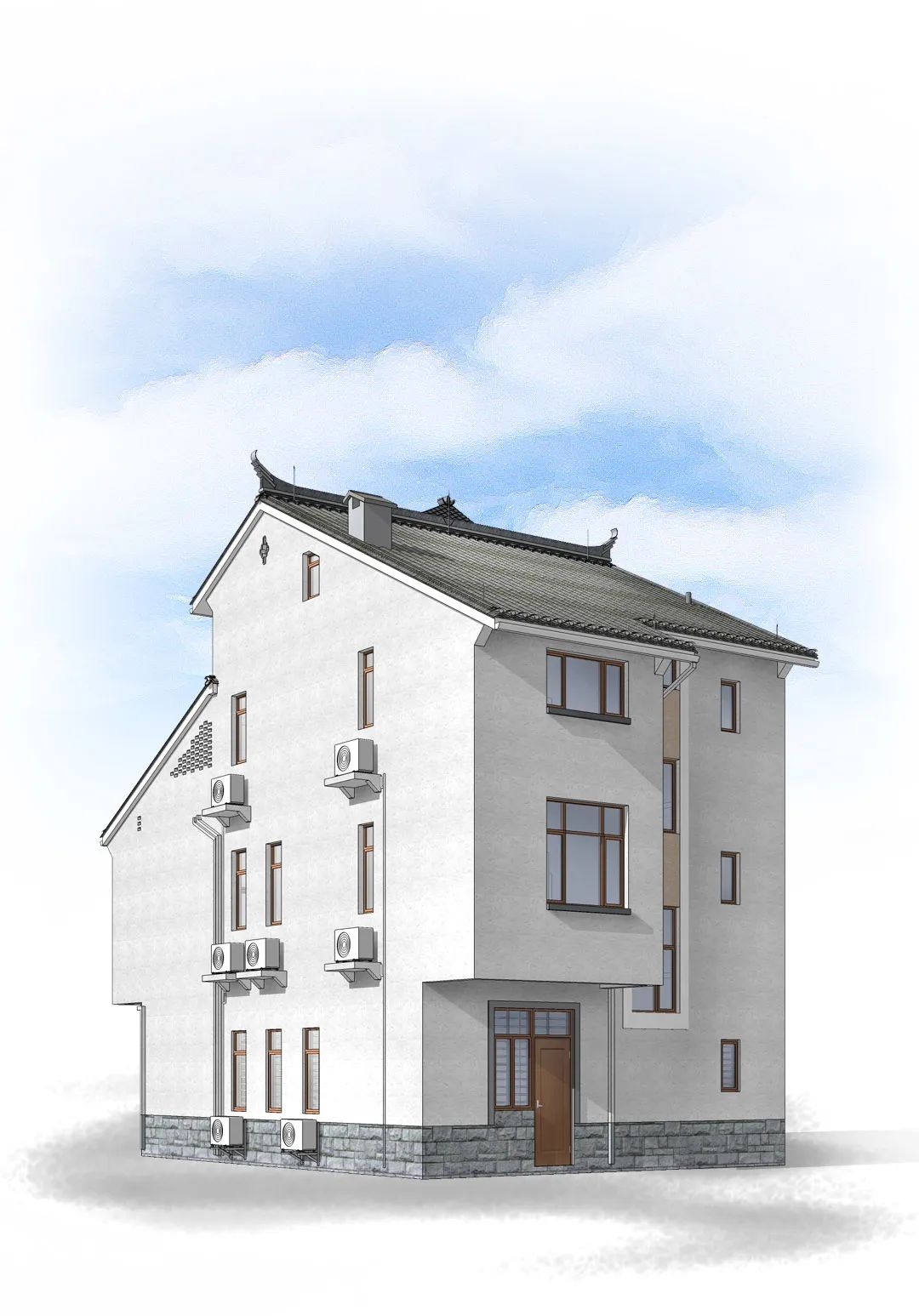

? 西南面透视图

       图集中的户型基本都采用屋脊叠瓦、屋檐白头花边瓦、镂空阳台栏板等传统元素，以延续传统文脉；外墙以浅灰为主色调搭配小面积泥土色，采用凹凸不平的毛面外墙，彰显乡土建筑简约、质朴、粗砺的质感，不用光面瓷砖。

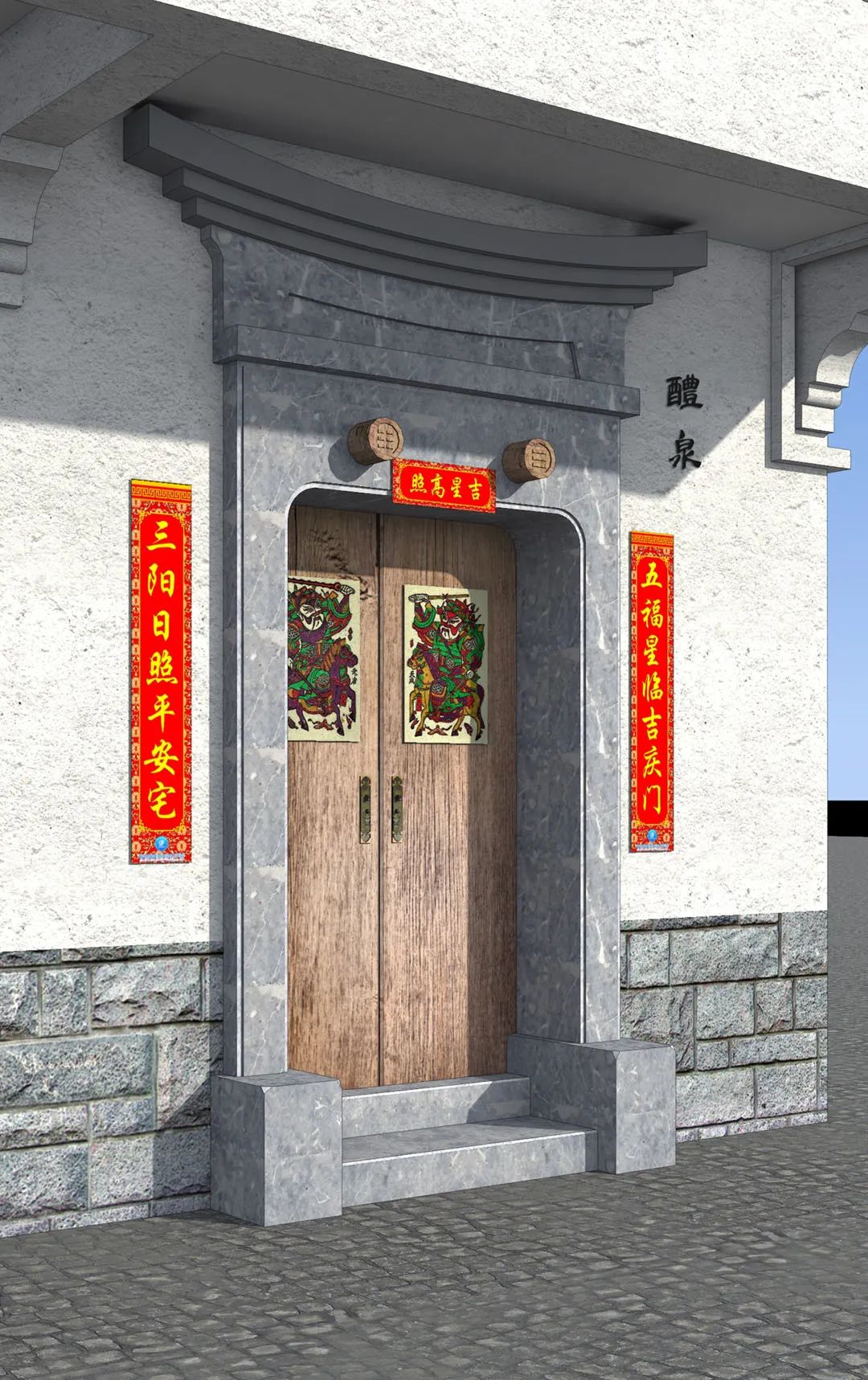

? 入户大门外观

（ 醴泉庐和丰邑宅采用同款大门 ）

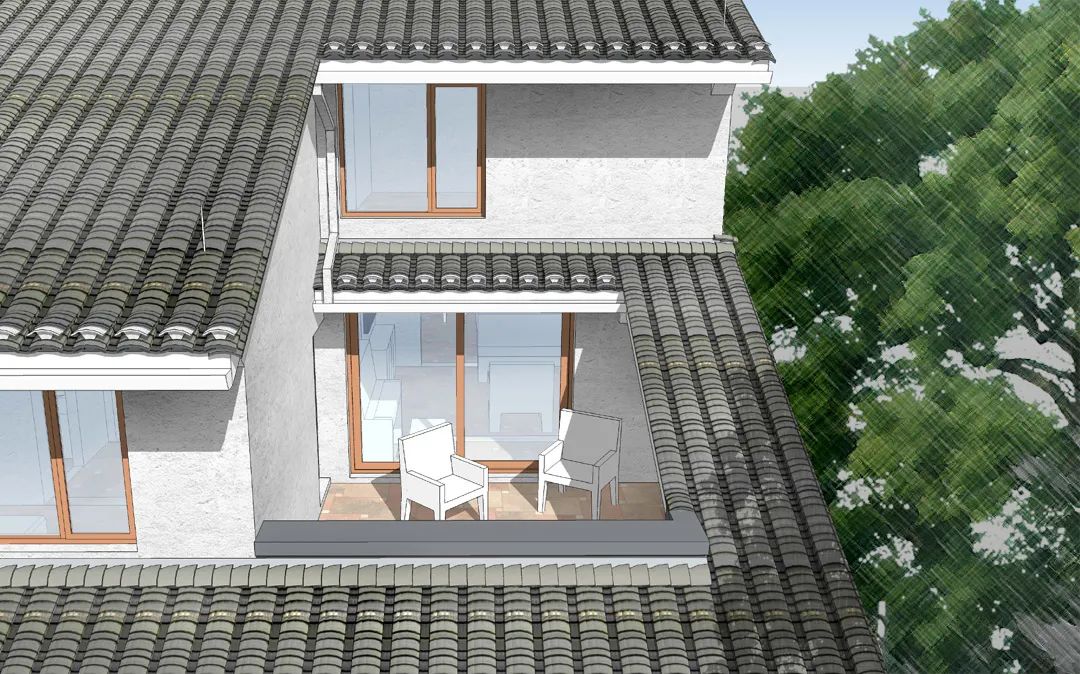

? 三层露台外观

? 东南面局部外观

       醴泉庐适用于合灶做饭、偏爱房间数多、对空间开敞性要求不高的家庭。节假日团聚最少可供 10人居住，若调整房间用途可容纳更多人。

4.2  平面布局

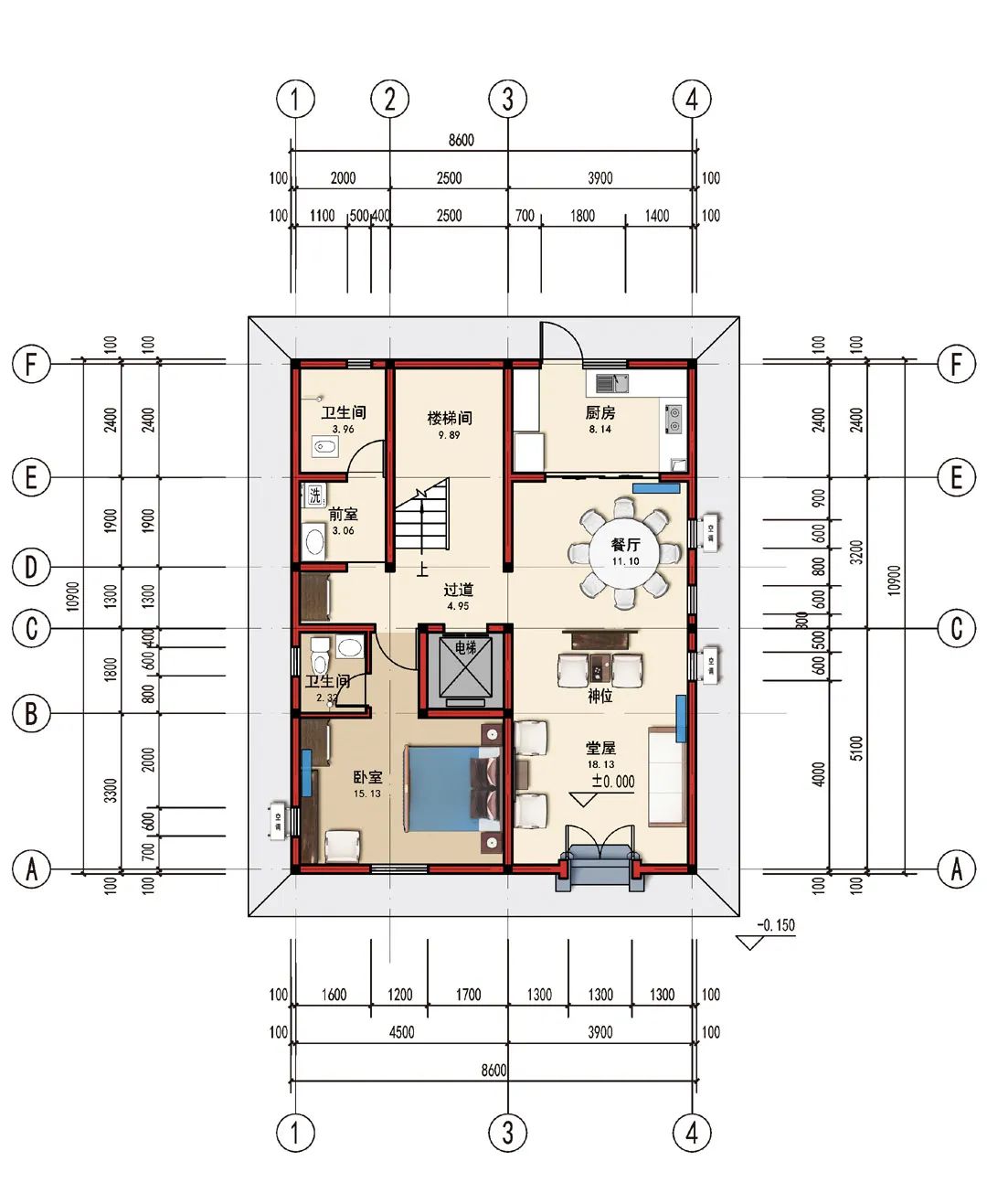

?醴泉庐    一层平面图

 本层建筑面积  93.7  m²

       一层高  3.6  米，设 1 室 2 厅 1 厨 2 卫，可供 2 人居住。堂屋居右侧，神位居中，座位居两侧。楼梯朝南，与电梯相对，楼梯间下可做储藏。餐厨分开，全家人合用一层厨房与餐厅，厨房设有后门通往后院。起居空间前后纵深达 10.7 米，舒适宽敞。公卫前室设储藏柜、洗衣机与盥洗台。建筑外观上，木门扇、木门簪、石门槛、石门套等传统建筑元素承载着深厚的文化积淀。

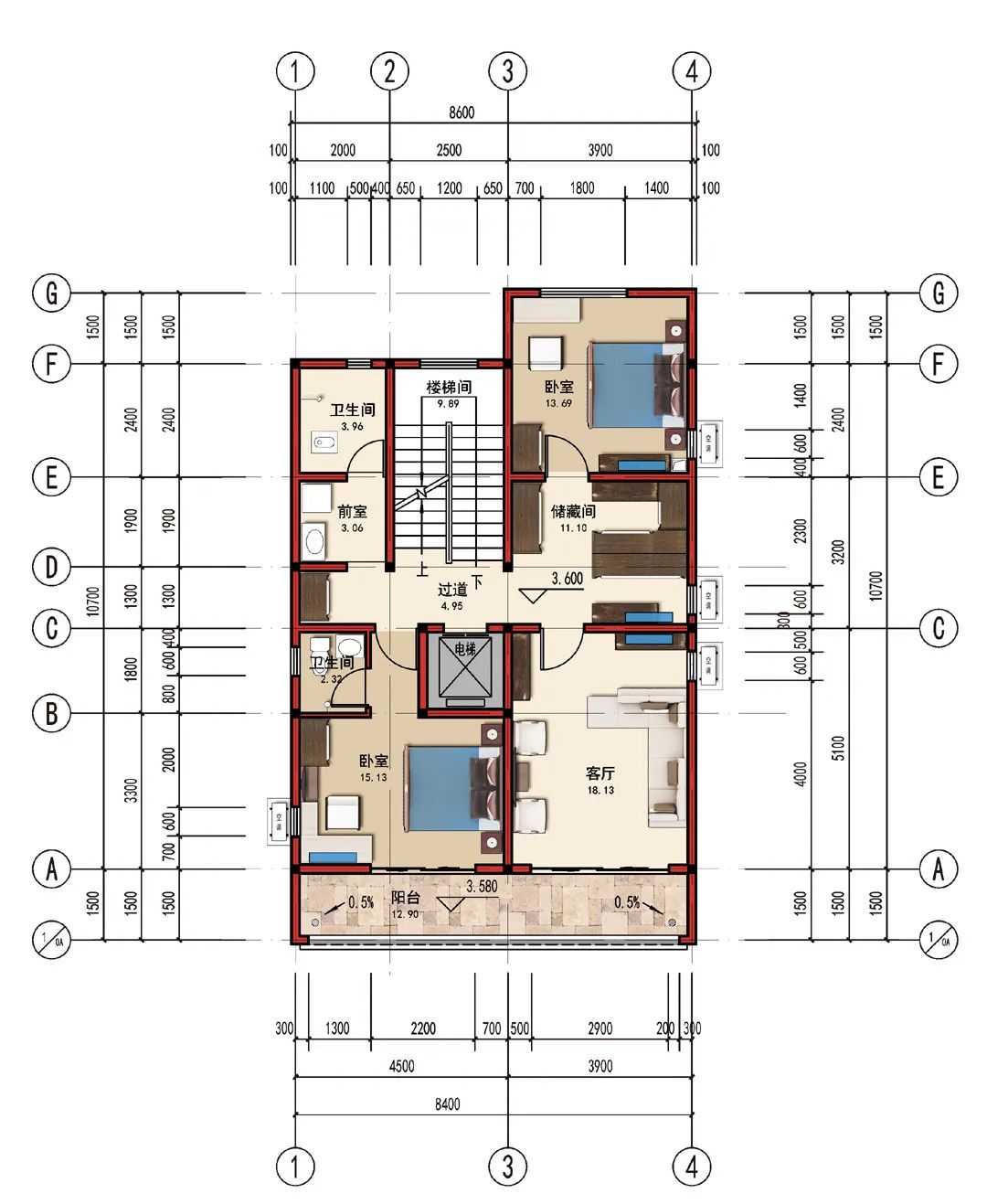

? 醴泉庐    二层平面图

  本层建筑面积  106.3  m²

       二层高 3.3 米，设 2 室 1 厅1储 2 卫 1 阳台。东侧正中的房间适合作为储藏间，也可在其与客厅之间择一改作卧室，本层可供4 ~ 6人居住。南面向前出挑形成左右贯通的阳台，向后出挑的部分拓宽了北卧室。

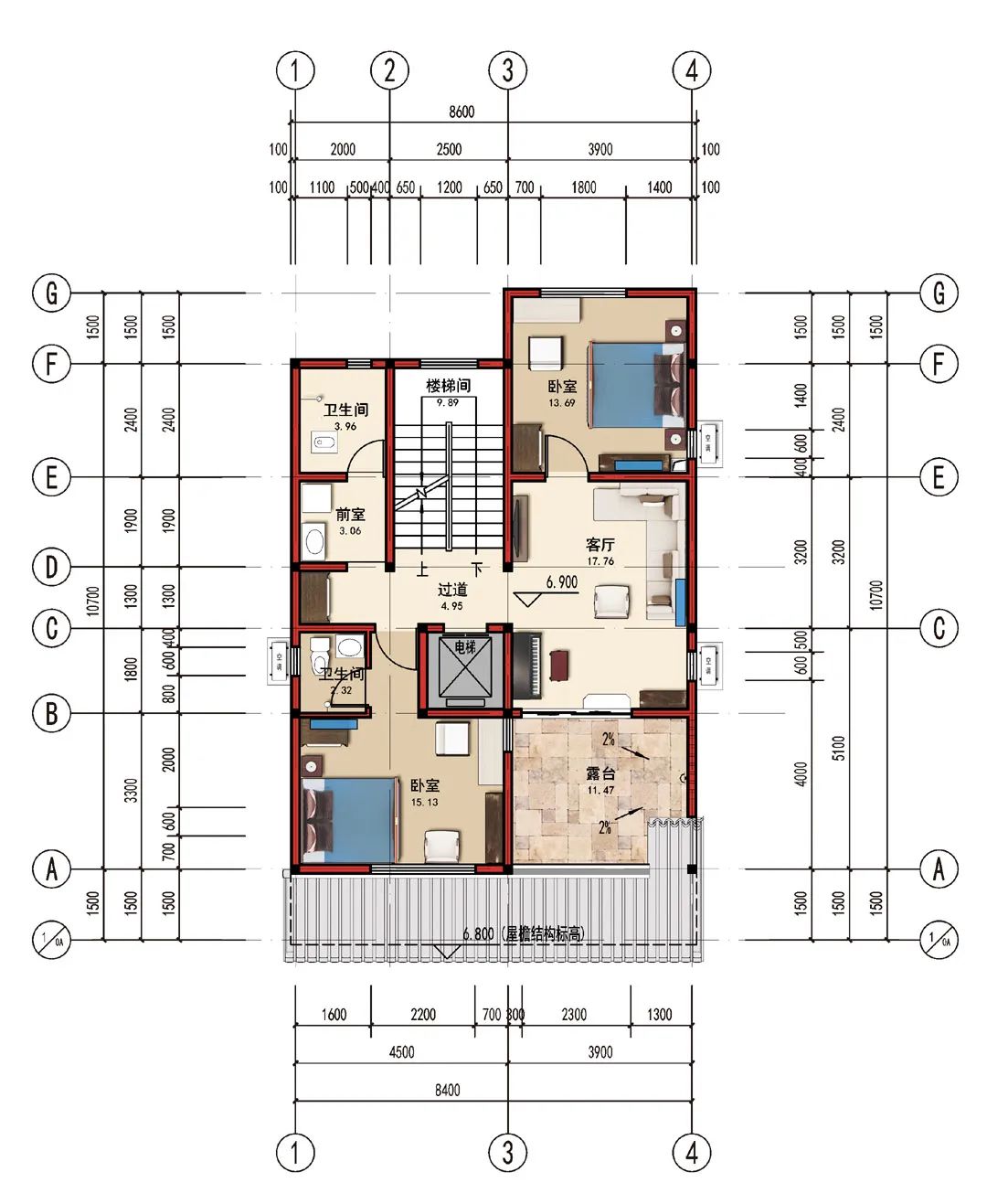

? 醴泉庐    三层平面图

  本层建筑面积  87  m²

       三层设 2 室 1 厅 2 卫 1 露台。两间卧室均为斜坡顶，高 2.3 ~ 4.6 米不等，空间高敞。过道与客厅略低，高 2.7 米，但客厅与南卧室均向露台开落地窗，视觉边界外延，外部景观引入，毫无逼仄之感。露台可满足晾晒及休闲需求，空间形态层次丰富。本层可供4 人居住。

? 醴泉庐    阁楼层平面图

  本层建筑面积  48.6  m²

       醴泉庐具有足够长和陡的坡屋顶，形成了舒适的阁楼空间，主要房间具有南向和东向采光，光影氛围温馨（电梯不可直达本层）。

4.3  内部空间剖析

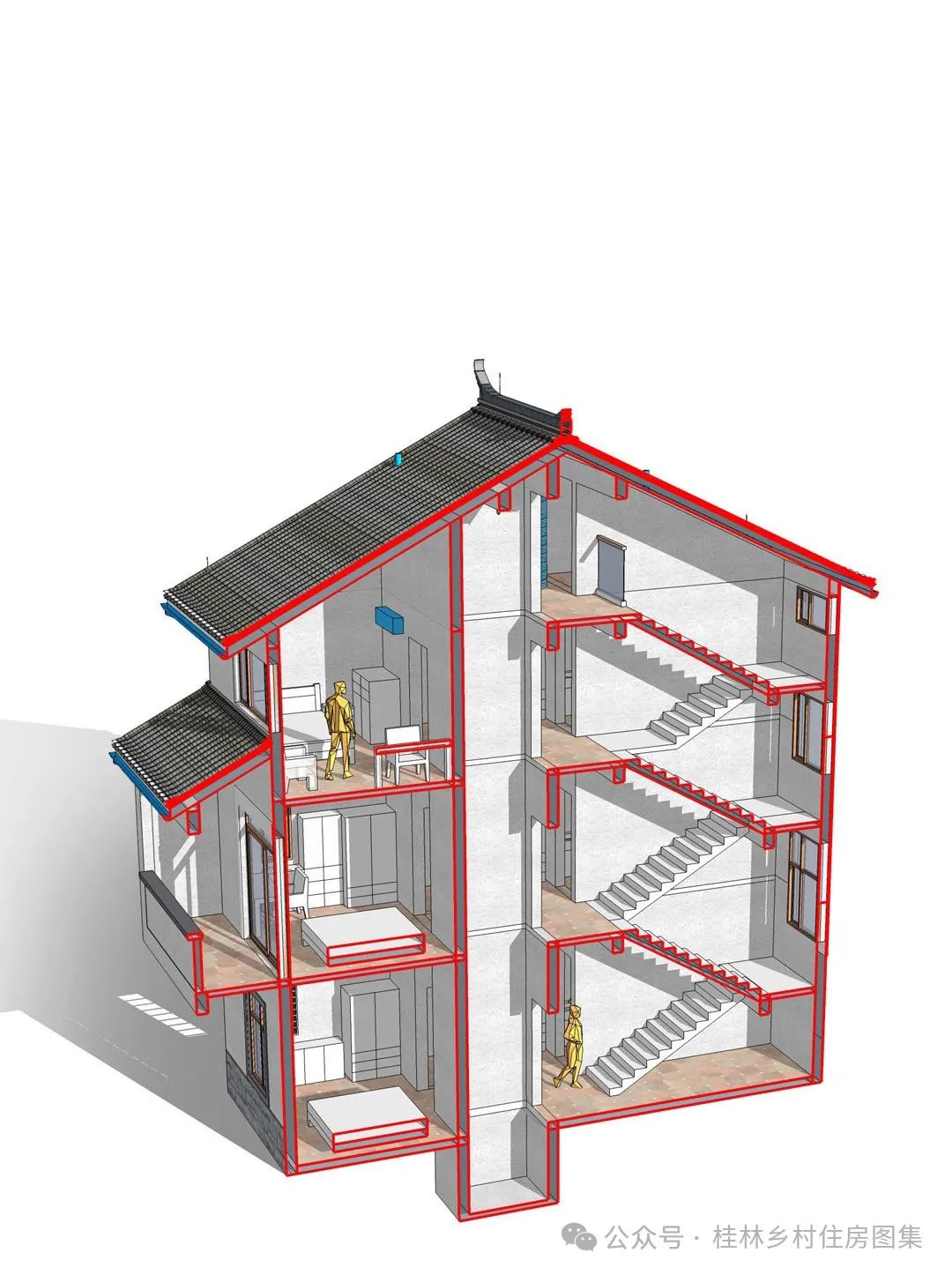

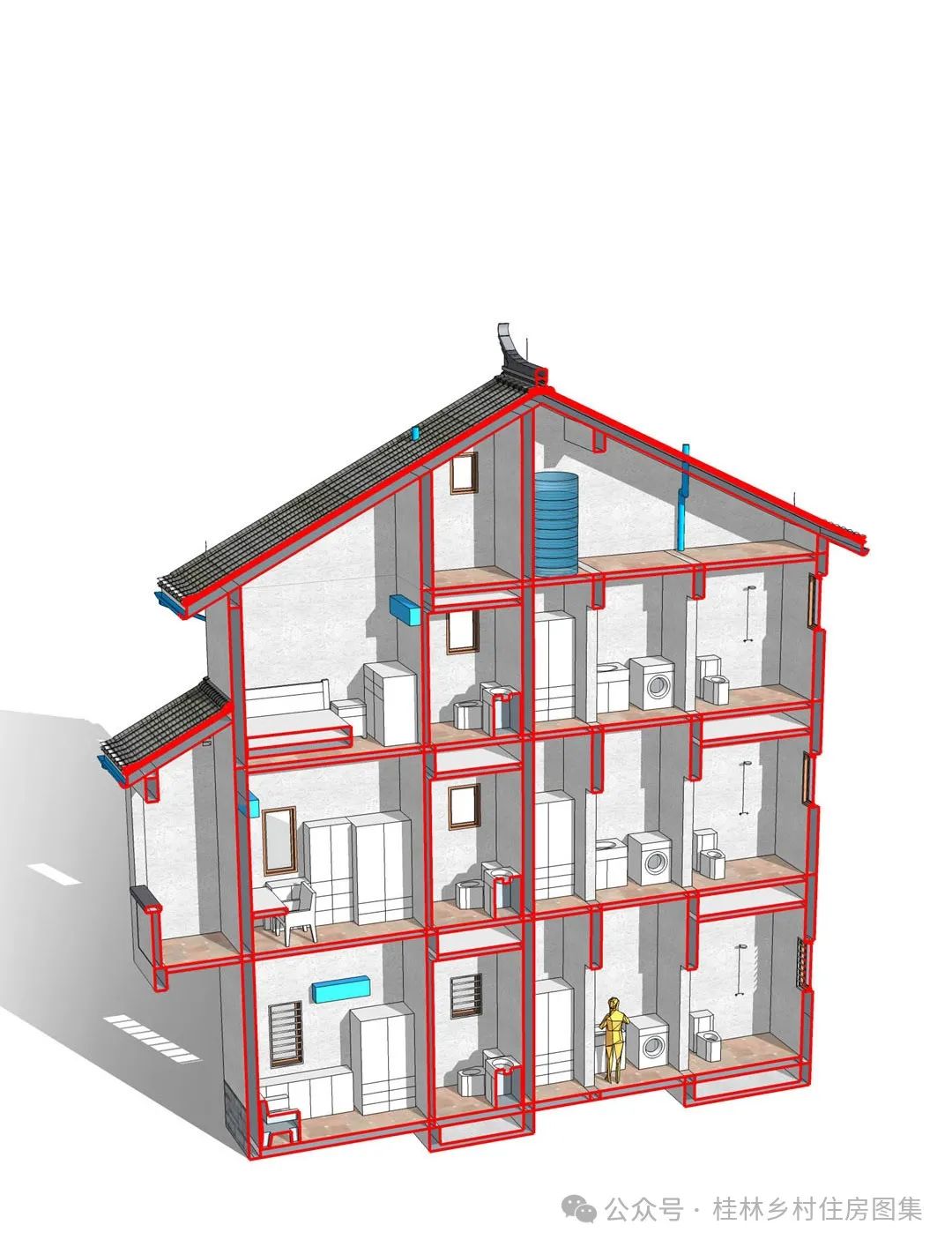

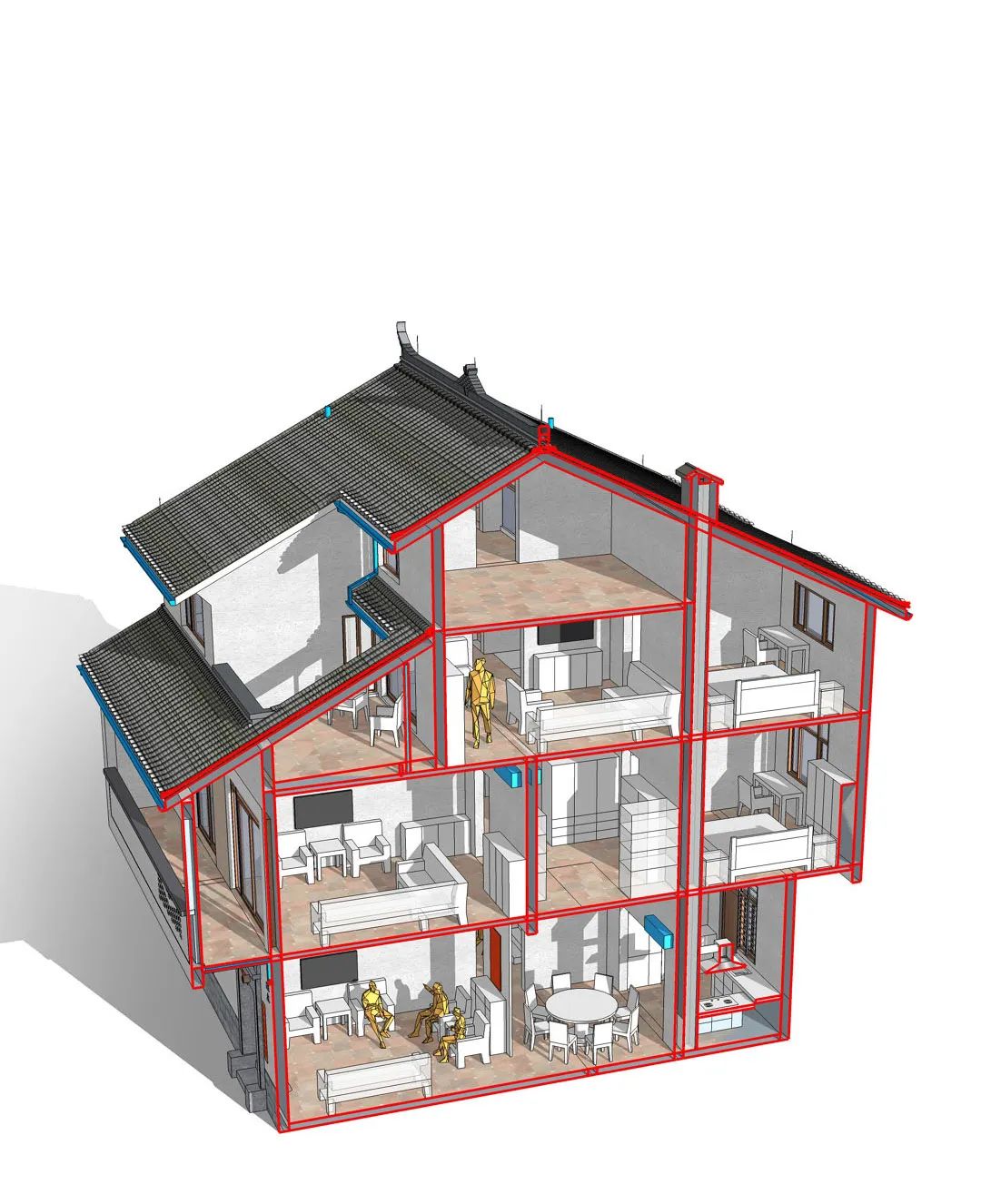

? 立体剖切图一

（ 剖到3至4轴间，向西方看 ）

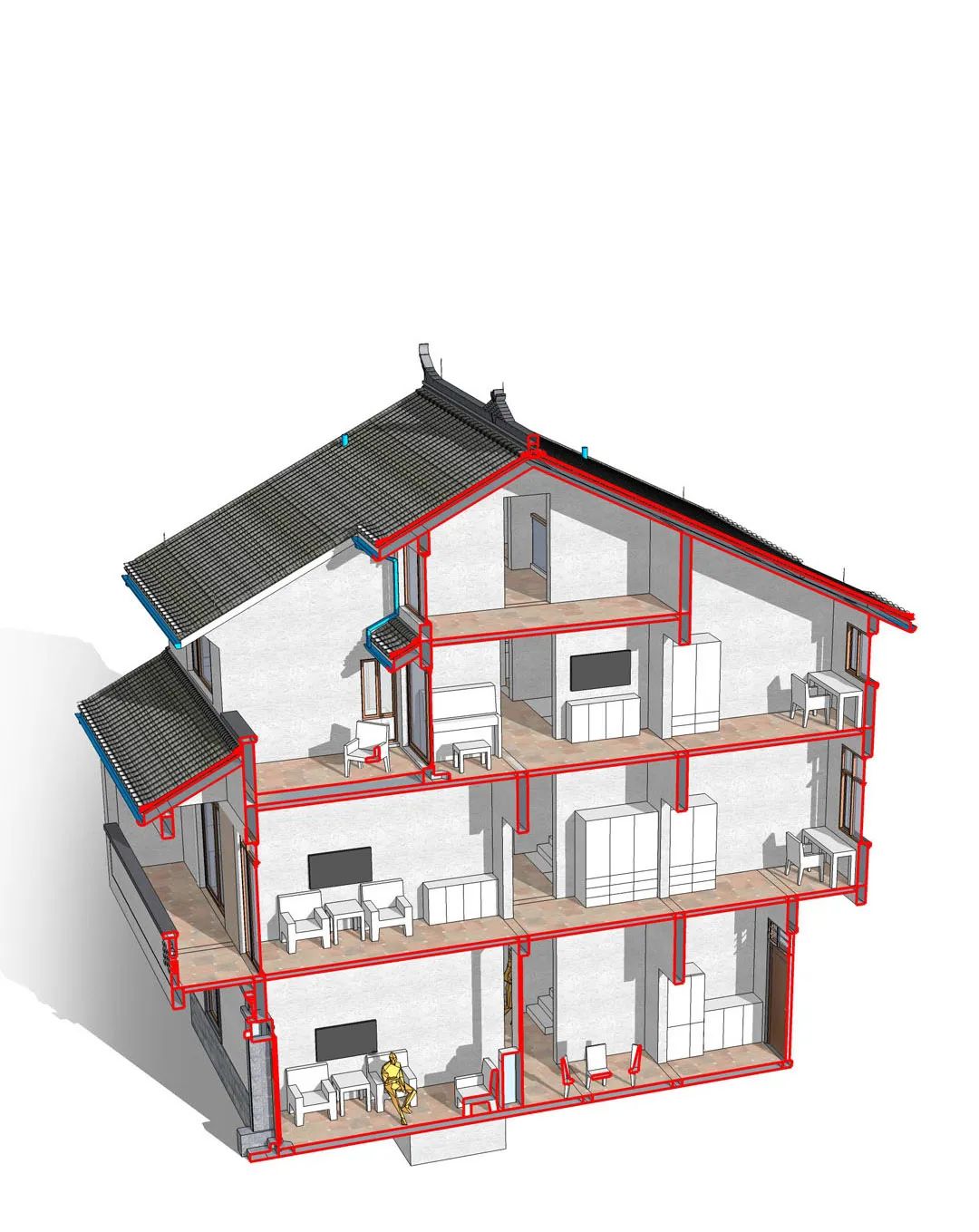

? 立体剖切图二

（ 剖到3至4轴间，向西方看 ）

? 立体剖切图三

（ 剖到2至3轴间，向西方看 ）

? 立体剖切图四

（ 剖到1至2轴间，向西方看 ）

       一楼防盗网平内墙安装，既可减少对建筑外观的不利影响，也避免影响平开窗的使用。由于观察视角的不同，平面图和立体剖析图在表达设计意图时各有侧重，建议读者进行对比观察并放大图片，可以解读出更多有价值的信息。

       为使图集兼有乡村建设科普书的功能，我们根据不同读者的特点，将“菜单”与“菜谱”分设：以上三个小节作为“菜单”，内容相对直观浅显，主要供业主们阅读；而作为“菜谱”的施工图，也做了诸多改良，以期与工匠们建立更为直接的理念交流，寻求最大共识。以下选取几个样张进行简介：

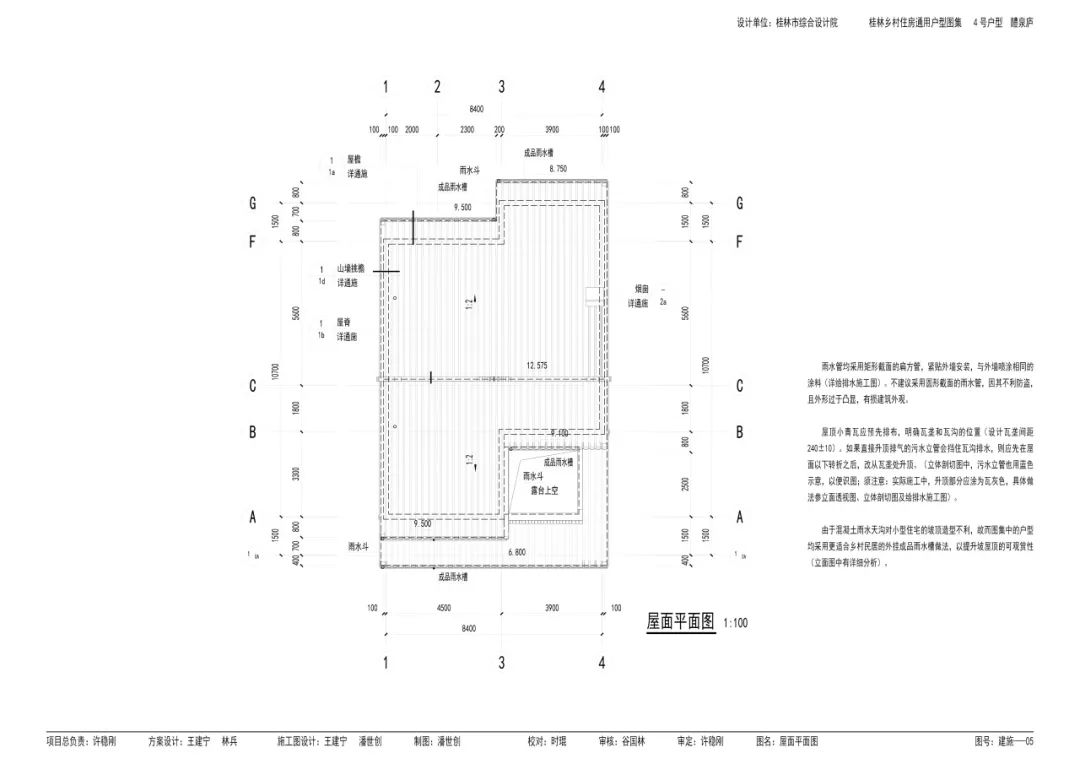

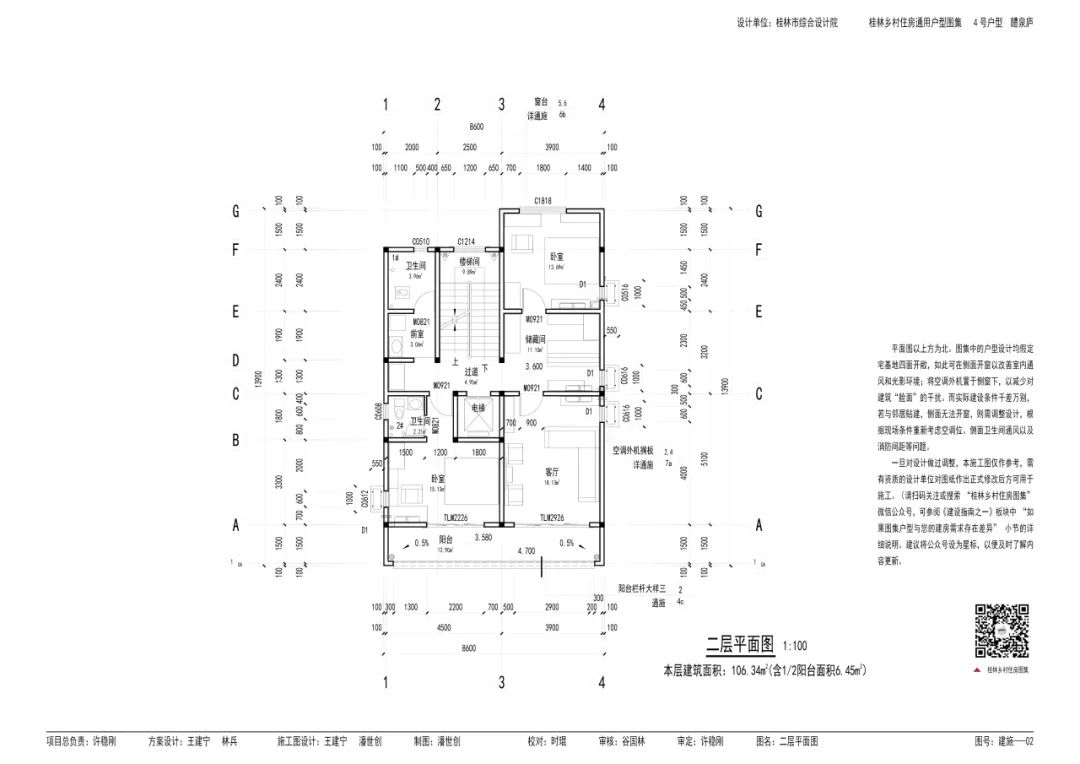

? 建筑施工图 —— 平面样张 （ 一 ）

? 建筑施工图 —— 平面样张 （ 二 ）

       建筑平面图中，各楼层页都增加了设计手法的思路阐释或引注。

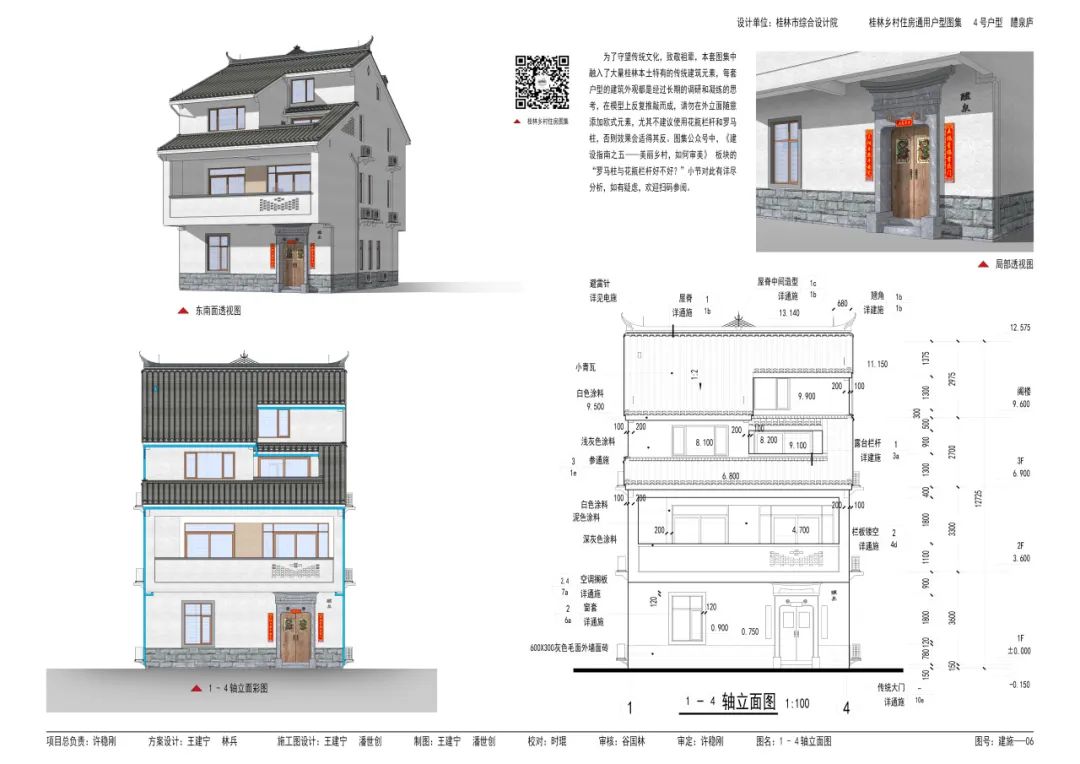

? 建筑施工图 —— 立面样张（ 一 ）

       立面图中增加了建筑透视图和立面彩图，弥补了常规线条图的表达盲区。彩图提升了信息含量，表达直观，让识图变得更为容易。

       文字方面，除了页面上的直接阐述，还有延伸引注，可随处在图纸上扫码参阅《乡村建设指南》中的相关论述，对设计理念进行补充说明，意在授人以“渔”，使工匠们既可轻松解读，又能深入理解设计意图，知其然也知其所以然，从而在建设条件发生变化时科学地调整户型。

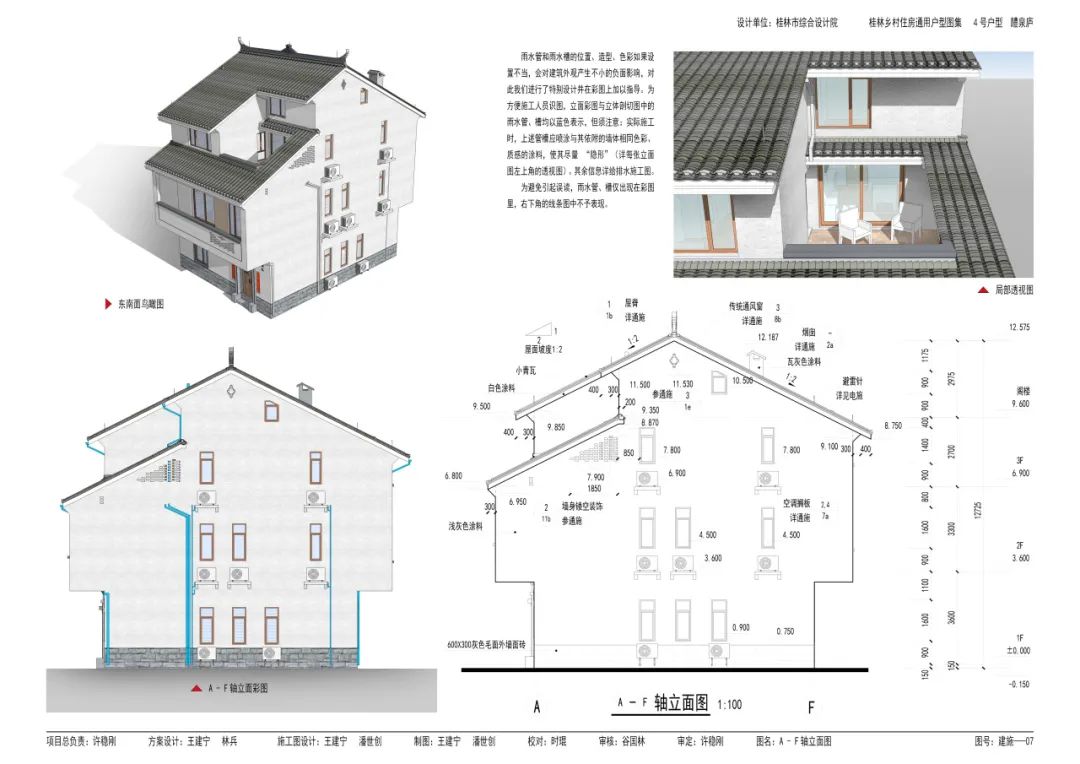

? 建筑施工图 —— 立面样张（ 二 ）

       常规设计中，一些细节问题往往在上游环节有意无意被忽略，流到下游环节给施工人员现场处理，这不但给工匠们带来困惑与负担，也影响到建筑的质量。比如，雨水管和雨水槽如果没有在设计阶段事先考虑，后期边想边施工，大概率会对建筑外观产生负面影响。为此我们提前将管槽设计纳入模型分析，明确其走向、位置、造型并在立面图中进行表达，弥补了水电施工图在立面表达上的盲区。

       在立面彩图中，雨水管槽以蓝色表示；在立面线条图中则不予表达。两图既可互补信息，也可彼此对照，以免单张图内容太杂使人困惑，也避免混淆管道线条和建筑构造线条。实际施工时，雨水管槽应喷涂与其依附的墙体相同色彩、质感的涂料，使其尽量 “隐形”，如下图所示。

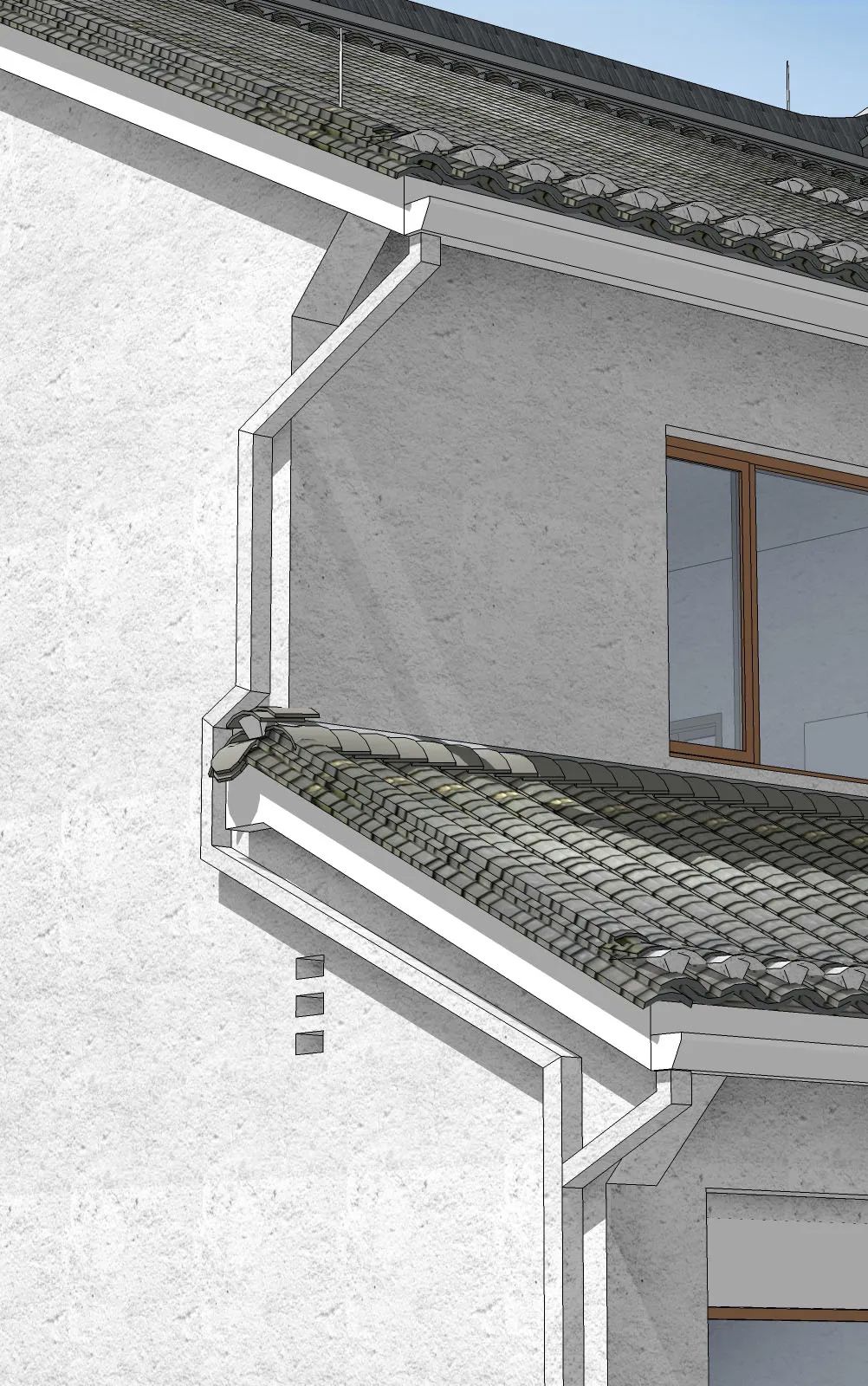

? 沿坡面及墙角线布设的雨水管

       图集户型均采用矩形截面的雨水管，沿坡面及墙角线布管，使其线条主动参与建筑外观造型。较多的转弯虽然会略微增加安装时的工作量，但可使雨水管槽对建筑外观的长期负面影响降到最低，其观瞻要明显优于从出水口拉直线向下布管的做法。

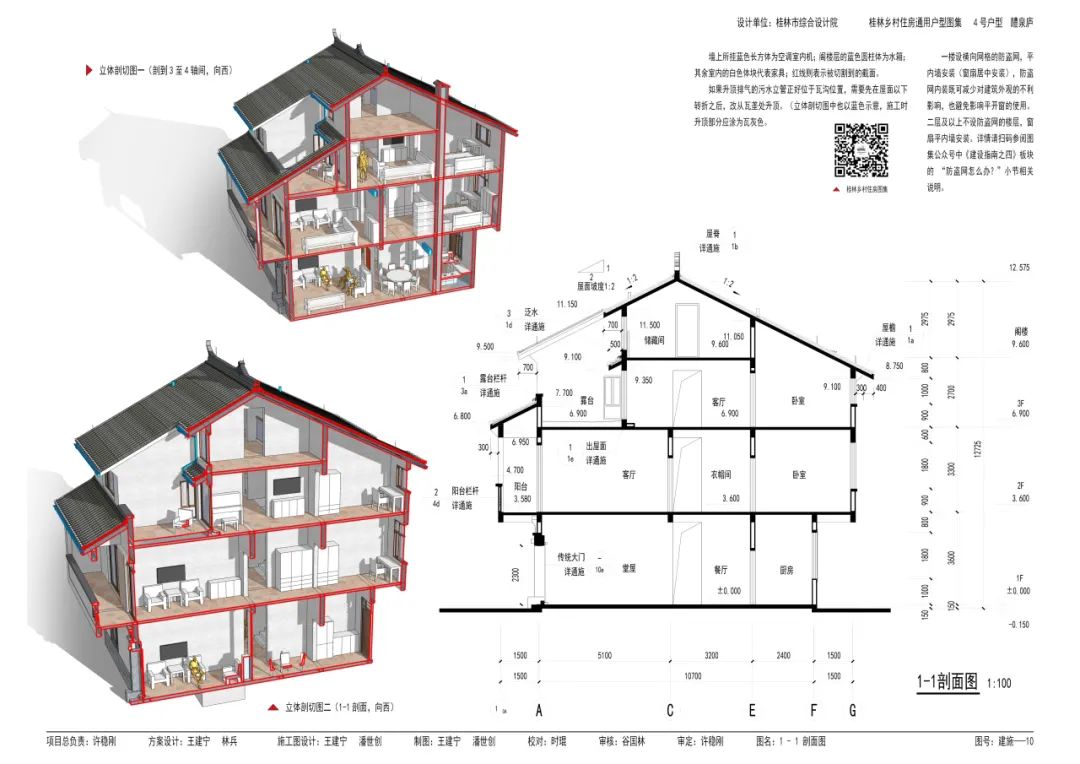

? 建筑施工图 —— 剖面样张（ 一 ）

? 建筑施工图 —— 剖面样张（ 二 ）

       剖面图中增加了多个角度的立体剖切图，对常规视图进行了补充阐释，使建筑内部空间得以更多展现和解构。其中左下角较大的立体剖切图与正视图为同一剖面。剖面图中同样附有设计理念阐述，通过扫码还可延伸阅读。

? 建筑施工图 —— 空调外机搁板大样

挡水边、滴水边、导水管、橡胶减震垫

等细节均通过多角度明确交代

? 建筑施工图 —— 醴泉庐大样目录

       由于建造工艺、生活方式的变迁，不少村庄尚未重拾传统文化的自信，地方传统建筑元素在新建的乡村民居中较少被采用。而这套图集正致力于通过“繁殖”来延续传统文化，为此在建筑风格上以地方传统形式作为主调，兼顾创新。如何用现代建造工艺来模仿传统外形？构件的材料、构造、尺度、比例、色彩、肌理等细节，都需通过详细的大样来进行引导，于是我们在大样图中也加入了大量彩色透视图和立体剖切图，弥补正面视图的表达盲区，帮助工匠们理解和发挥。

       比如，高位通气窗就是广西古民居中较为常见的做法，利用窗户之间的高差形成的热压产生自然气流为室内降温，具有烟囱的拔风作用，从而减少空调能耗，这也是古民居夏天依旧凉爽的原因之一。各式优美的通风窗轮廓还带有丰富的传统文化内涵。

       但是古民居的高位通气窗大多有窗洞而无窗扇，考虑到防虫鼠以及开空调时的保温需求，窗洞内侧宜配置纱窗和玻璃窗，配合高位开窗器进行开闭，如下图所示：

? 改良后的传统造型通风窗

       通风窗大多位于侧墙顶部，左图为外墙一侧，右图为内墙一侧，内侧留有方形窗洞以安装窗扇。

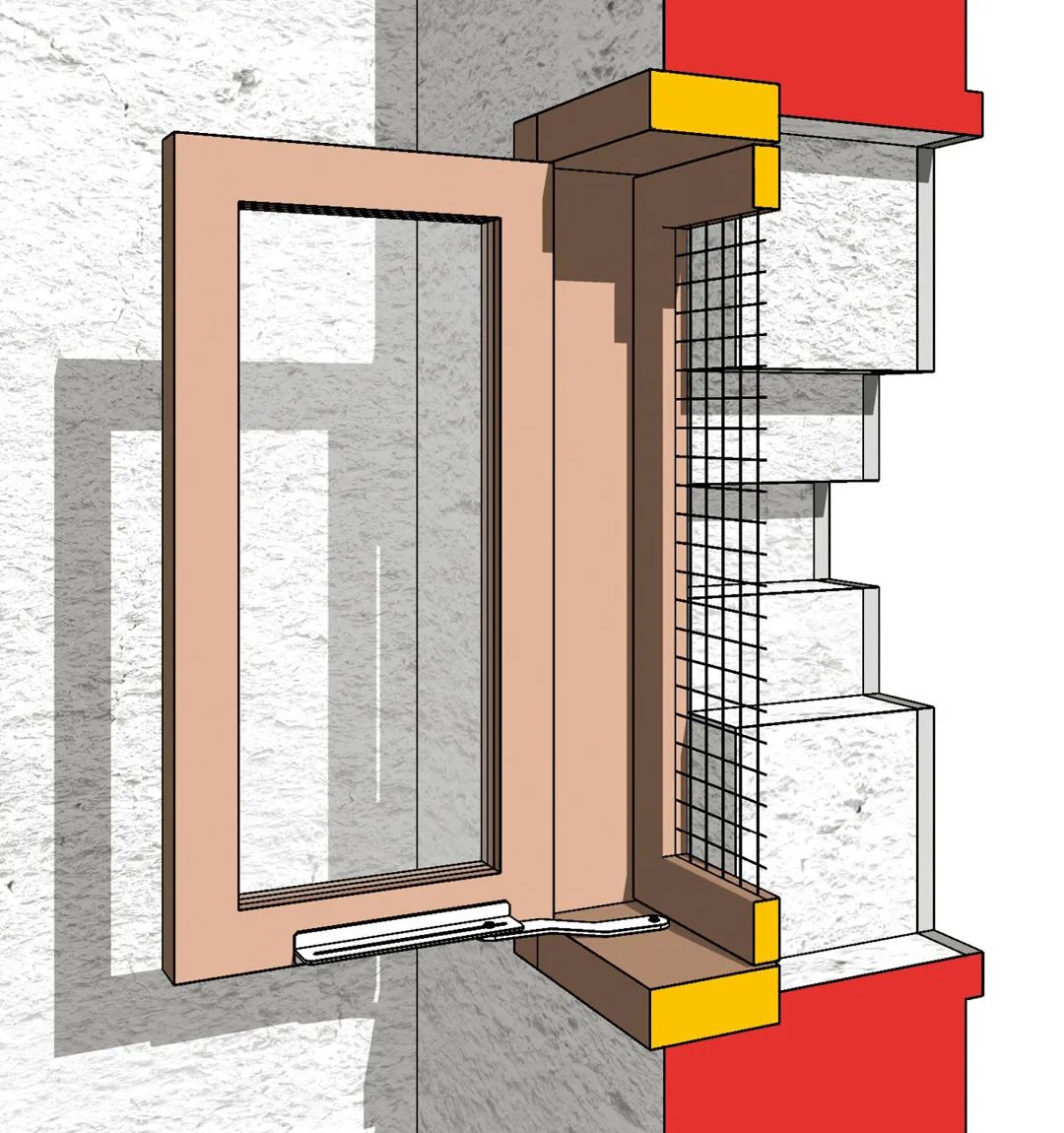

? 安装窗扇后的立体剖切示意图

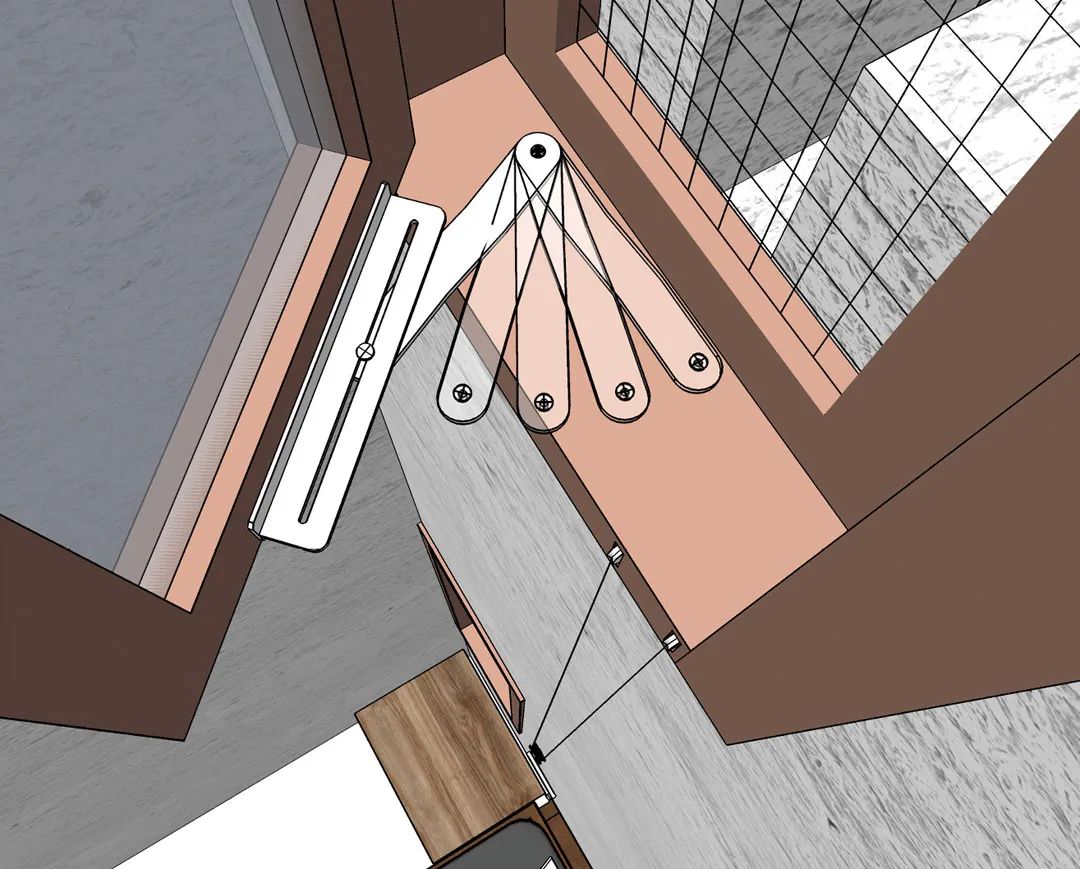

? 高位通风窗窗扇开闭时

  摆臂及滑轨运动轨迹示意

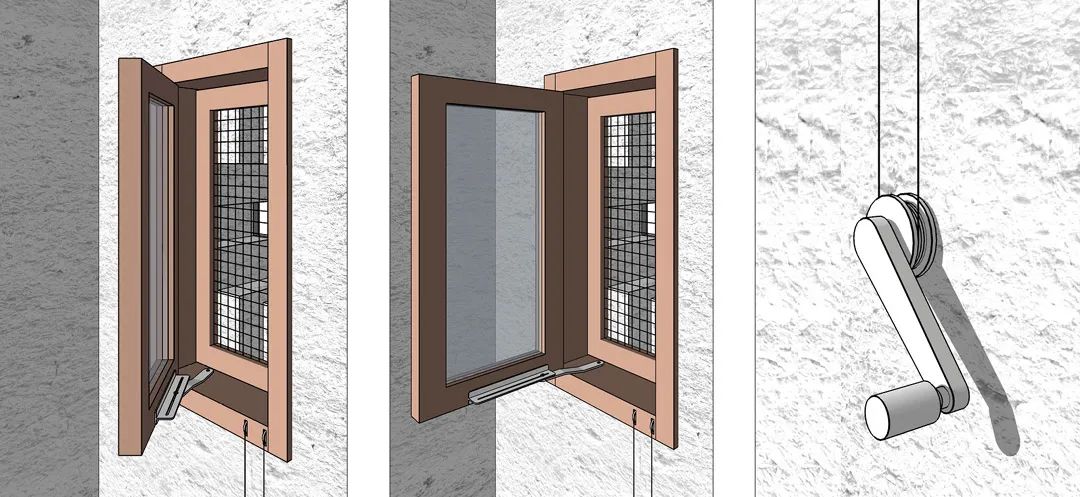

? 窗扇开闭形态及下方摇柄示意

      每套户型的施工图包含：建筑施工图、建筑施工图通施大样、结构施工图、给排水施工图、电气施工图 5 个部分，打印时建议分别装订成 4 本（给排水和电气合订为一本），以减轻单本重量、方便各专业分开使用，减少施工中的图纸损耗。建筑施工图含有部分彩页，请务必使用彩色打印机打印，以免遗漏重要的设计信息。
